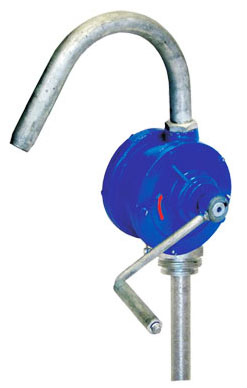

Ручные шиберные насосы РШ 25-5
Ручные шиберные насосы РШ 25-5 предназначены для перекачивания нефтепродуктов (масло) из небольших емкостей, в химической промышленности, для бытового применения.
Описание насоса
Ручные насосы РШ 25-5 производства АО «ГМС Ливгидромаш» предназначены для перекачивания нефтепродуктов (масло). Область применения шиберных насосов РШ 25-5: для химической промышленности, для бытового применения.
Назначение РШ 25-5
Насосы ручные шиберные РШ 25-5 предназначен для перекачки нейтральных самосмазывающих жидкостей из стандартных бочек и других небольших емкостей. Кинематическая вязкость жидкостей от 0,02·10-4 до 0,75·10-4 м2/с (от 1,1 до 10°ВУ), температура до 70°С.
Примеры перекачиваемых жидкостей: моторные масла, лаки, эмульсии и т.п. Насос изготовлен в климатическом исполнении У1 по ГОСТ 15150 и предназначен для работы как в закрытых помещениях, так и вне помещений при температуре окружающего воздуха от плюс 40 до минус 40°С.
Конструкция РШ 25-5
Насос состоит из корпуса, эксцентрично расположенного ротора с двумя подвижными пластинами (шиберами), передней и задней крышек, рукоятки, уплотнительных колец и манжеты.
Крышки закрепляются болтами. Пластины ротора поджимаются к корпусу пружиной, установленной на стержень. Для забора и слива жидкости насос комплектуется трубой и гусаком , зафиксированными контргайками. Для крепления насоса к горловине бочки имеется гайка с фиксатором.
При вращении ротора по часовой стрелке пластины, скользящие по корпусу, вытесняют жидкость из полости в гусак. Одновременно происходит всасывание жидкости через трубу. При вращении ротора против часовой стрелки жидкость перемещается в обратном направлении.
Ручные шиберные насосы РШ 25-5 применяются для:
● перекачивания нефтепродуктов из ёмкостей и бочек на промышленных предприятиях
● расфасовки лакокрасочных продуктов на предприятиях розничной торговли
● расфасовки лакокрасочных продуктов в складских хозяйствах промышленных предприятий
● использования в химической промышленности для перекачивания небольших объёмов жидкостей(нефтепродукты, лаки, краски и т.д.)
Особенности/преимущества РШ 25-5
● Компактность, простота конструкции, лёгкость установки и мобильность
● отсутствие необходимости электроснабжения позволяют использовать насос не только в личном хозяйстве, но и в различных отраслях промышленности.
Марки | Подача (макс.), л, не более | Давление на выходе из насоса, МПа, не более | Масса, кг | Высота самовсасывания (номин.), м | Усилие на рукоятке, Н, не более |
| РШ 25-5 | 0.25 | 0.05 | 6,2 | 0,9 | 30 |
Условное обозначение РШ 25-5
Например РШ 25-5 86ТНП.00.000, где:
● РШ – ручной шиберный
● 25 – идеальная подача, л/мин.
● 5 – предельное давление, м.
● 86ТНП.00.000 – обозначение конструкторского документа.
