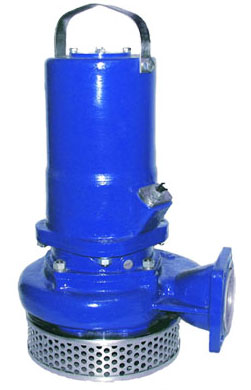

Погружные насосы Гном
Погружные насосы Гном предназначены для перекачивания воды для водного хозяйства и ЖКХ нефтегазовой отрасли, бытовых нужд (водозабор, водоснабжение, дренаж).
Описание насоса
Электронасосы центробежные погружные Гном производства АО «ГМС Ливгидромаш» предназначены для перекачивания воды (чистая, загрязненная, горячая). Область применения центробежных погружных насосов Гном: для водного хозяйства и ЖКХ (водозабор, водоснабжение, дренаж), для нефтегазовой отрасли (водоснабжение), для теплоэнергетики (водоснабжение), для атомной энергетики, для металлургии и горнодобывающей промышленности, для бытовых нужд (водозабор, водоснабжение, дренаж).
Назначение Гном
Электронасосы центробежные погружные типа Гном предназначены для откачивания загрязненных вод температурой до 35ºС, исполнение Тр – до 60 ºС плотностью до 1100 кг/м3, при содержании твердых механических примесей до 10 % по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм.
Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В частотой 50 Гц. Электронасосы не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях, кроме электронасоса Гном 16-16Ex (маркировка взрывозащиты – 1Ех d IIС Т5 Gb). Климатическое исполнение У* ГОСТ 15150-69. Режим работы продолжительный.
Конструкция Гном
Электронасос представляет собой переносной моноблок, состоящий из погружного асинхронного двигателя и центробежного одноступенчатого насоса. В электронасосах Гном 50-25Тр и Гном 100-25 Тр двигатели заполнены трансформаторным маслом. Двигатели остальных электронасосов имеют сухую обмотку.
Конструкции электронасосов имеют открытые и закрытые рабочие колеса. Уплотнение рабочих колес по торцу и ступице обеспечивается регулируемой диафрагмой или армированным резиновым кольцом. Нижний подшипник установлен в корпусе на клею. Герметизация двигателя осуществляется торцовым уплотнением, манжетой и разделительной масляной камерой. Масло заливается через резьбовое отверстие в нижней части корпуса. Отверстие закрывается пробкой с резиновым кольцом. В крышке имеется технологическое отверстие, закрытое пробкой.
Применение Гном
● для перекачивания чистых и загрязнённых жидкостей (воды) в структурах ЖКХ, водоснабжении и других отраслях
● для перекачивания горячей (чистой и загрязнённой) воды при аварийных ситуациях ЖКХ и водоснабжении
● в системах дренажа и водозабора
● для перекачивания дренажных стоков(вода с примесью нефтепродуктов) на нефтеперерабатывающих предприятиях
● для бытового использования: полив, водоснабжение, перекачивание канализационных стоков
Особенности/преимущества Гном
● конструкция насоса позволяет перекачивать жидкости с содержанием механических примесей размером до 5 мм.
● корпус двигателя из толстостенной трубы, позволяющей исключить деформацию и разгерметизацию при грубом обращении.
● в конструкции применяются торцовые уплотнения ведущих мировых производителей, позволяющие повысить надёжность изделия в целом.
Марки | Подача (номин.), м³/ч | Напор, м | Частота вращения, об/мин | Частота вращения, c˜¹ | КПД электронасоса, % | Ток, А | Напряжение сети, В | Частота тока, Гц | Кол-во фаз | Вид тока | Масса, кг |
| Гном 6-10 | 6 | 10 | 3000 | 50 | 30 | 3 | 220 | 50 | 1 | переменный | 15 |
| Гном 6-10Д | 6 | 10 | 3000 | 50 | 30 | 3 | 220 | 50 | 1 | переменный | 15 |
| Гном 10-6 | 10 | 6 | 3000 | 50 | 30 | 3 | 220 | 50 | 1 | переменный | 15 |
| Гном 10-6Д | 10 | 6 | 3000 | 50 | 30 | 3 | 220 | 50 | 1 | переменный | 15 |
| Гном 10-10 | 10 | 10 | 3000 | 50 | 30 | 2 | 380 | 50 | 3 | переменный | 15 |
| Гном 10-10Д | 10 | 10 | 3000 | 50 | 30 | 8 | 220 | 50 | 1 | переменный | 16 |
| Гном 10-10Тр | 10 | 10 | 3000 | 50 | 30 | 2 | 380 | 50 | 3 | переменный | 16 |
| Гном 16-16 | 16 | 16 | 3000 | 50 | 30 | 11 | 220 | 50 | 1 | переменный | 28 |
| Гном 16-16Д | 16 | 16 | 3000 | 50 | 30 | 11 | 220 | 50 | 1 | переменный | 28 |
| Гном 16-16 | 16 | 16 | 3000 | 50 | 40 | 3.5 | 380 | 50 | 3 | переменный | 24 |
| Гном 16-16Тр | 16 | 16 | 3000 | 50 | 40 | 3.5 | 380 | 50 | 3 | переменный | 24 |
| Гном 16-16 Ex | 16 | 16 | 3000 | 50 | 40 | 3.5 | 380 | 50 | 3 | переменный | 38 |
| Гном 25-20 | 25 | 20 | 3000 | 50 | 46 | 6.1 | 380 | 50 | 3 | переменный | 31.8 |
| Гном 25-20Тр | 25 | 20 | 3000 | 50 | 46 | 6.1 | 380 | 50 | 3 | переменный | 31.8 |
| Гном 40-25 | 40 | 25 | 3000 | 50 | 50 | 11 | 380 | 50 | 3 | переменный | 31 |
| Гном 40-25Тр | 40 | 25 | 3000 | 50 | 50 | 11 | 380 | 50 | 3 | переменный | 59 |
| Гном 50-25 | 50 | 25 | 3000 | 50 | 50 | 16 | 380 | 50 | 3 | переменный | 72 |
| Гном 50-25 Тр | 50 | 25 | 3000 | 50 | 50 | 16 | 380 | 50 | 3 | переменный | 76 |
| Гном 53-10 | 53 | 10 | 1500 | 25 | 50 | 8.5 | 380 | 50 | 3 | переменный | 63 |
| Гном 53-10 Тр | 53 | 10 | 1500 | 25 | 50 | 8.5 | 380 | 50 | 3 | переменный | 63 |
| Гном 100-25 | 100 | 25 | 3000 | 50 | 50 | 21 | 380 | 50 | 3 | переменный | 112 |
| Гном 100-25 Тр | 100 | 25 | 3000 | 50 | 50 | 21 | 380 | 50 | 3 | переменный | 120 |
| 1Гном 6-10Д | 6 | 10 | 3000 | 50 | 30 | 3 | 220 | 50 | 1 | переменный | 10 |
| 1Гном 10-6Д | 10 | 6 | 3000 | 50 | 30 | 3 | 220 | 50 | 1 | переменный | 10 |
| 1Гном 10-10 | 10 | 10 | 3000 | 50 | 30 | 2 | 380 | 50 | 3 | переменный | 10.5 |
| 1Гном 10-10Д | 10 | 10 | 3000 | 50 | 30 | 8 | 220 | 50 | 1 | переменный | 11 |
| Мини Гном 7-7 | 7 | 7 | 3000 | 50 | 30 | 3 | 220 | 50 | 1 | переменный | 15 |
| Мини Гном 7-7Д | 7 | 7 | 3000 | 50 | 30 | 3 | 220 | 50 | 1 | переменный | 15 |
Условное обозначение Гном
Например Мини Гном 7-7Д 220В ТУ 3631-025-05747979-2003, где:
● Мини – модификация, Мини – насосы на малые напоры/подачи, 1 – пластиковый корпус насоса
● Гном – торговое наименование
● 7 – номинальная подача, м3/ч;
● 7 – номинальный напор, м;
● Д – с поплавковым выключателем (с датчиком уровня), без обозначения – без поплавкового выключателя (без датчика уровня);
● Тр – для воды температурой до 60 ºС , без обозначения – для воды температурой до 35 ºС;
● 380В – номинальное напряжение, В.
