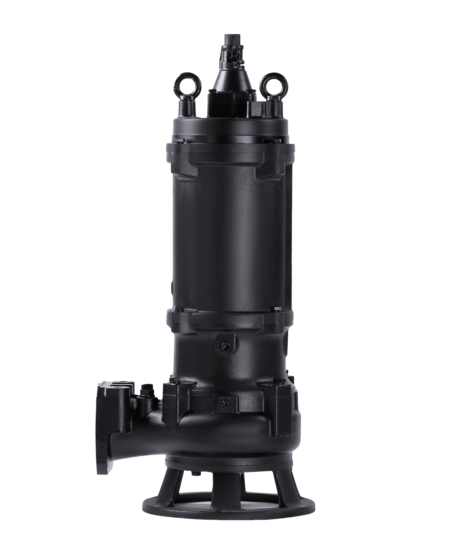

Погружные насосы WQ
Погружные насосы WQ применяются в жилищно-коммунальном и промышленном строительстве, сельском хозяйстве для отвода канализационных и промышленных стоков, дренажа затопленных котлованов и т.п.
Описание насоса
Погружные электронасосы для отвода сточных вод WQ производства CNP (Китай) с оптимизированной гидравлической частью, надежной конструкцией и системой защиты, совмещающий в себе высокую эффективность и работоспособность в самых неблагоприятных условиях.
Насосы CNP WQ являются погружными канализационными (сточно-массными) центробежными насосами.
Серия насосов WQ имеет в своем составе различные исполнения:
● WQ(I) – классическое исполнение с рабочим колесом закрытого типа;
● WQX(I) – исполнение с вихревым рабочим колесом Vortex;
● WQ-W и WQ-QG(I)– исполнение с режущим рабочим колесом;
● WQ-H(I)– исполнение со спиральным полуоткрытым рабочим колесом;
● WQ-JY(I) – исполнение с перемешивающим механизмом;
● WQD – исполнение небольших типоразмеров с однофазным питанием электродвигателя.
Применение погружных насосов CNP WQ:
● Жилищно-коммунальное строительство, сельское хозяйство, промышленное строительство;
● Отвод канализационных стоков, промышленных стоков, дренаж затопленных котлованов и болотистой местности;
● Горная промышленность, шахты и т.д.
● Перекачиваемая жидкость: дождевая вода, сточная вода с твердыми и волокнистыми включениями.
Конструкция погружных насосов CNP WQ
Конструкция погружных насосов CNP WQ — это новая серия погружных канализационных насосов, которые имеют следующие конструктивные особенности:
1. Кабель выполнен в резиновой оболочке, химически стойкой к сточным водам. Уплотнительная втулка на кабеле, в месте ввода в крышку двигателя, выполнена методом резиновой вулканизации, что предотвращает попадание жидкости в полость двигателя даже при повреждении крышки.
2. Специально разработанный погружной электродвигатель с высокой эффективностью охлаждения, степенью защиты IP68 и классом изоляции F предназначен для длительного срока эксплуатации. Охлаждение двигателя осуществляется перекачиваемой жидкостью через оболочку двигателя. Для длительной работы двигателя без перегрева, необходимо поддерживать минимальный уровень жидкости на высоте половины корпуса электродвигателя.
3. Насос оснащен сальниковым и двойным торцевым уплотнением. Маслоподъемник, установленный внутри масляной камеры, обеспечивает смазку верхнего торцевого уплотнения даже при низком уровне масла. Увеличенный срок службы уплотнения надежнее герметизирует насос, эффективно обеспечивая непрерывную безопасную работу насоса (эта технология запатентована компанией Tsurumi Pump).
4. Специальная конструкция воздушного клапана позволяет автоматически выпускать воздух из-под торцевого уплотнения при эксплуатации.
5. Симметричность каналов и точная балансировка полуоткрытых и открытых рабочих колес, снижает вибрацию и демонстрирует максимальный уровень энергоэффективности, обеспечивая стабильную работу насоса.
Двигатель CNP WQ
Погружной герметичный электродвигатель. Охлаждение осуществляется за счет обтекания рабочей среды корпуса. Минимальный уровень перекачиваемой среды должен быть не ниже середины корпуса двигателя. Для обеспечения герметичности электродвигателя ввод кабеля питания осуществляется при помощи гермоввода, изготовленного методом вулканизации.
● Степень защиты: IP68;
● Класс изоляции: F;
● Стандартное напряжение 50 Гц: 1х220 В (WQD); 3×380 В.
Условия эксплуатации насосов WQ:
Насосы подходят для перекачивания сред с температурой до +40ºС, водородным показателем (pH) от 4 до 10 и плотностью не более 1200 кг/м3. Массовая доля содержания твердых механических примесей не должна превышать 2%.
Максимальный диаметр твердых частиц не должен превышать значений свободного прохода частиц, указанного в технических характеристиках насосов. Для перекачивания рабочих сред с большим содержанием волокнистых включений рекомендуется использовать насосы серии WQ-W с режущим рабочим колесом.
Технические характеристики 2-х полюсных насосов WQ(I):
Модель | Ø входного отв., мм | Ном. подача Q, м3/ч | Ном. Расход Н, м | n двигателя, об/мин | Мошн. двиг., кВт | Напряж., В | Сила тока, А | Макс. Диаметр прохода твердых тел, мм | Масса, кг |
| 40 WQ10-10-0.75(I) | 40 | 10 | 10 | 2850 | 0,75 | 380 | 1,8 | 15 | 24 |
| 40WQ12-10-0.75(I) | 40 | 12 | 10 | 2850 | 0,75 | 380 | 1,8 | 15 | 21.5 |
| 40WQ8-15-1.1(I) | 40 | 8 | 15 | 2850 | 1.1 | 380 | 2.6 | 15 | 21.5 |
| 40WQ15-8-1.1(l) | 40 | 15 | 8 | 2850 | 1.1 | 380 | 2.6 | 20 | 25,5 |
| 40WQ15-13-1.1(I) | 40 | 15 | 13 | 2850 | 1.1 | 380 | 2.6 | 15 | 23,5 |
| 40WQ12-18-1.5(I) | 40 | 12 | 18 | 2850 | 1.5 | 380 | 3,3 | 20 | 33 |
| 50WQ10-7-0.55(l) | 50 | 10 | 7 | 2850 | 0,55 | 380 | 1,3 | 15 | 21.5 |
| 50 WQ 10-10-0.75(I) | 50 | 10 | 10 | 2850 | 0,75 | 380 | 1,8 | 15 | 21 |
| 50WQ12-10-0,75(I) | 50 | 12 | 10 | 2850 | 0,75 | 380 | 1,8 | 15 | 21.5 |
| 50WQ8-15-1.1(I) | 50 | 8 | 15 | 2850 | 1.1 | 380 | 2.6 | 20 | 25,5 |
| 50WQ10-13-1.1(I) | 50 | 10 | 13 | 2850 | 1.1 | 380 | 2.6 | 20 | 25,5 |
| 50WQ15-8-1.1(l) | 50 | 15 | 8 | 2850 | 1.1 | 380 | 2.6 | 20 | 25,5 |
| 50WQ15-13-1.1(I) | 50 | 15 | 13 | 2850 | 1.1 | 380 | 2.6 | 15 | 23,5 |
| 50WQ10-15-1.5(I) | 50 | 10 | 15 | 2880 | 1.5 | 380 | 3.3 | 20 | 33 |
| 50WQ10-18-1.5(I) | 50 | 10 | 18 | 2880 | 1.5 | 380 | 3.3 | 20 | 33 |
| 50WQ12-12-1.5(I) | 50 | 12 | 12 | 2880 | 1.5 | 380 | 3.3 | 20 | 33 |
| 50WQ15-10-1.5(I) | 50 | 15 | 10 | 2880 | 1.5 | 380 | 3.3 | 20 | 33 |
| 50WQ15-15-1.5(I) | 50 | 15 | 15 | 2880 | 1.5 | 380 | 3.3 | 20 | 33 |
| 50WQ9-22-2.2(l) | 50 | 9 | 22 | 2880 | 2,2 | 380 | 4.6 | 22 | 37.5 |
| 50WQ15-18-2,2(I) | 50 | 15 | 18 | 2880 | 2.2 | 380 | 4.6 | 22 | 37,5 |
| 50WQ15-20-2.2(l) | 50 | 15 | 20 | 2880 | 2,2 | 380 | 4.6 | 22 | 37.5 |
| 50WQ20-15-2.2(I) | 50 | 20 | 15 | 2880 | 2,2 | 380 | 4.6 | 22 | 37.5 |
| 50WQ25-102.2(I) | 50 | 25 | 10 | 2880 | 2,2 | 380 | 4.6 | 22 | 37.5 |
| 50WQ15-25-3(l) | 50 | 15 | 25 | 2840 | 3 | 380 | 6.1 | 25.5 | 44 |
| 50WQ15-27-3(l) | 50 | 15 | 27 | 2840 | 3 | 380 | 6.1 | 25.5 | 44 |
| 50WQ25-203(I) | 50 | 25 | 20 | 2840 | 3 | 380 | 6.1 | 25.5 | 44 |
| 50WQ15-32-4(l) | 50 | 15 | 32 | 2840 | 4 | 380 | 7.7 | 25,5 | 49,5 |
| 50WQ15-405.5(I) | 50 | 15 | 40 | 2940 | 5,5 | 380 | 10.8 | 19.5 | 84 |
| 50WQ2O3O5.5(I) | 50 | 20 | 30 | 2940 | 5.5 | 380 | 10.8 | 19.5 | 84 |
| 50WQ25-25-5.5(I) | 50 | 25 | 25 | 2940 | 5.5 | 380 | 10.8 | 19.5 | 84 |
| 50WQ20407.5(I) | 50 | 20 | 40 | 2940 | 7,5 | 380 | 14.3 | 19.5 | 92 |
| 50WQ25-35-7.5(I) | 50 | 25 | 35 | 2940 | 7,5 | 380 | 14.3 | 19.5 | 92 |
| 65WQ15-10-1.1(I) | 65 | 15 | 10 | 2850 | 1.1 | 380 | 2.6 | 23 | 27 |
| 65WQ25-10-1.5(I) | 65 | 25 | 10 | 2850 | 1.5 | 380 | 3.3 | 28 | 30 |
| 65WQ25-14-2.2(I) | 65 | 25 | 14 | 2880 | 2,2 | 380 | 4.6 | 24 | 40.5 |
| 65WQ35-7-2.2(l) | 65 | 35 | 7 | 2880 | 2,2 | 380 | 4.6 | 24 | 40.5 |
| 65WQ25-15-3(I) | 65 | 25 | 15 | 2840 | 3 | 380 | 6.1 | 25.5 | 46 |
| 65WQ25-18-3(I) | 65 | 25 | 18 | 2840 | 3 | 380 | 6.1 | 25.5 | 46 |
| 65WQ37-13-3(I) | 65 | 37 | 13 | 2840 | 3 | 380 | 6.1 | 25.5 | 46 |
| 65WQ40-10-3(I) | 65 | 40 | 10 | 2840 | 3 | 380 | 6.1 | 25,5 | 46 |
| 65WQ20-25-4(I) | 65 | 20 | 25 | 2840 | 4 | 380 | 7.7 | 26 | 52 |
| 65WQ20-27-4(l) | 65 | 20 | 27 | 2840 | 4 | 380 | 7.7 | 26 | 52 |
| 65WQ25-31-5.5(I) | 65 | 25 | 31 | 2940 | 5,5 | 380 | 10.8 | 17.5 | 86 |
| 65WQ30-25-5.5(I) | 65 | 30 | 25 | 2940 | 5,5 | 380 | 10.8 | 17.5 | 86 |
| 65WQ20-60-11(I) | 65 | 20 | 60 | 2930 | 11 | 380 | 21.7 | 22 | 95 |
| 65WQ40-50-11(I) | 65 | 40 | 50 | 2930 | 11 | 380 | 21.7 | 22 | 95 |
| 65WQ30-60-15(I) | 65 | 30 | 60 | 2930 | 15 | 380 | 29.1 | 22 | 95 |
| 65WQ50-55-15(I) | 65 | 50 | 55 | 2930 | 15 | 380 | 29.1 | 22 | 95 |
| 80WQ40-8-2.2(l) | 80 | 40 | 8 | 2880 | 2,2 | 380 | 4.6 | 26.5 | 42.5 |
| 80WQ40-10-2.2(I) | 80 | 40 | 10 | 2880 | 2,2 | 380 | 4.6 | 26.5 | 42.5 |
| 80WQ45-9-2.2(l) | 80 | 45 | 9 | 2880 | 2,2 | 380 | 4.6 | 26.5 | 42.5 |
| 80WQ35-13-3(I) | 80 | 35 | 13 | 2840 | 3 | 380 | 6,1 | 34.5 | 47 |
| 80WQ40-15-4(l) | 80 | 40 | 15 | 2840 | 4 | 380 | 7.7 | 26 | 51 |
| 80WQ40-19-4II) | 80 | 40 | 19 | 2840 | 4 | 380 | 7.7 | 26 | 51 |
| 80WQ40-22-5.5(I) | 80 | 40 | 22 | 2940 | 5,5 | 380 | 10.8 | 17.5 | 85.5 |
| 80WQ40-30-7.5(I) | 80 | 40 | 30 | 2940 | 7,5 | 380 | 14.3 | 17.5 | 92 |
| 80WQ50-25-7.5(I) | 80 | 50 | 25 | 2940 | 7,5 | 380 | 14.3 | 17.5 | 92 |
| 80WQ40-45-11(I) | 80 | 40 | 45 | 2940 | 11 | 380 | 21.7 | 22 | 135 |
| 80WQ48-38-11(l) | 80 | 48 | 38 | 2940 | 11 | 380 | 21.7 | 22 | 134.5 |
| 100WQ50-7-2,2(I) | 100 | 50 | 7 | 2940 | 2.2 | 380 | 4.6 | 45 | 48 |
| 100WQ60-9-3(I) | 100 | 60 | 9 | 2880 | 3 | 380 | 6,1 | 40 | 50 |
| 100WQ50-12-4(I) | 100 | 50 | 12 | 2840 | 4 | 380 | 7.7 | 34.5 | 53.5 |
| 100WQ65-15-5.5(I) | 100 | 65 | 13 | 2840 | 5.5 | 380 | 10.8 | 35.5 | 89 |
| 100WQ65-18-5.5(I) | 100 | 65 | 18 | 2940 | 5.5 | 380 | 10.8 | 35.5 | 89 |
| 100WQ70-14-5.5(I) | 100 | 70 | 14 | 2940 | 5.5 | 380 | 10.8 | 35.5 | 89 |
| 100WQ100-10-5.5(I) | 100 | 100 | 10 | 2940 | 5.5 | 380 | 10.8 | 35.5 | 100 |
| 100WQ100-10-5.5(I) | 100 | 45 | 22 | 2940 | 7,5 | 380 | 14.3 | 32.5 | 98 |
| 100WQ65-20-7.5(I) | 100 | 65 | 20 | 2940 | 7,5 | 380 | 14.3 | 32.5 | 98 |
| 100WQ80-15-7,5(I) | 100 | 80 | 15 | 2940 | 7.5 | 380 | 14.3 | 32,5 | 98 |
| 100WQ100-15-7.5(I) | 100 | 100 | 15 | 2940 | 7.5 | 380 | 14.3 | 32.5 | 98 |
| 100WQ80-25-11(I) | 100 | 80 | 25 | 2930 | 11 | 380 | 21.7 | 25 | 128 |
| 100WQ100-30-15(I) | 100 | 100 | 30 | 2930 | 15 | 380 | 29.1 | 27.5 | 136 |
| 150WQ100-7-5.5(l) | 150 | 100 | 7 | 2940 | 5.5 | 380 | 10.8 | 31 | 102 |
| 150WQ100-10-5.5(I) | 150 | 100 | 10 | 2940 | 5.5 | 380 | 10.8 | 31 | 102 |
| 150WQ100-17-7.5(I) | 150 | 100 | 17 | 2940 | 7.5 | 380 | 14.3 | 31 | 109 |
| 150WQ120-25-15(I) | 150 | 120 | 25 | 2930 | 15 | 380 | 29.1 | 40 | 145 |
| 150WQ150-10-7.5(I) | 150 | 150 | 10 | 2940 | 7.5 | 380 | 14.3 | 30 | 105 |
Технические характеристики 4-х полюсных насосов WQ(I): 80WQ36-10-2,2(I), 80WQ36-12-2,2(I), 80WQ36-16-4(I), 80WQ6 0-11-4(I), 100WQ6017-5.5(I), 100WQ60-20-7,5(I), 100WQ80-35-18.5(l), 100WQ100-35-22(l), 100WQ100-39-22(I), 150WQ240-7-7,5(I), 150WQ150-16-11(I), 150WQ150-20-15(I), 150WQ150-24-18.5(I), 150WQ180-20-18.5(I), 150WQ200-16-18.5(I), 150WQ250-14-18.5(I), 150WQ150-27-22(I), 150WQ180-25-22(I), 150WQ200-22-22(I), 150WQ270-16-22(I), 150WQ200-28-30(l), 150WQ150-35-37(I), 150WQ200-35-37(I), 150WQ200-45-55(I), 150WQ270-40-55(I), 200WQ270-10-11(I), 200WQ270-14-15(I), 200WQ250-15-18,5(I), 200WQ300-12-18.5(I), 200WQ270-16-22(I), 200WQ300-15-22(I), 200WQ400-10-22(I), 200WQ250-22-30(I), 200WQ360-17-30(I), 200WQ400-15-30(I), 200WQ350-25-37(I), 200WQ400-22-37(I), 200WQ270-28-37(I), 200WQ300-26-37(I), 200WQ400-25-45(I), 200WQ250-40-55(I), 200WQ400-30-55(I), 200WQ350-40-75(I), 200WQ500-30-75(I), 250WQ400-15-30(I), 250WQ360-20-30(I), 250WQ600-9-30(I), 250WQ420-22-37(l), 250WQ600-12-37(I), 250WQ360-28-45(l), 250WQ600-20-55(I), 250WQ600-28-75(I), 300WQ500-15-37(I), 300WQ800-8-37(I), 300WQ600-18-45(I), 300WQ800-12-45(I), 300WQ600-20-55(I), 300WQ800-20-75(I).
Технические характеристики 2-х полюсных насосов WQ-JY(I): 50WQ9-7-0.55JY(I), 50WQ12-10-0.75JY(I), 50WQ7-15-1.1JY(I), 50WQ15-15-1.5JY(I), 50WQ15-18-2.2JY(I), 50WQ15-25-3JY(l), 50WQ15-32-4JY(l), 50WQ15-38-5.5JY(l), 65WQ15-10-1.UY(I), 65WQ25-9-1.5JY(I), 65WQ25-13-2.2JY(I), 65WQ35-9-2.2JY(l), 65WQ25-18-3JY(I), 65WQ20-27-4JY(I), 65WQ25-30-5.5JY(I), 80WQ40-10-2.2JY(I), 80W035-13-3JY(I), 80WQ40-15-4 JY(I), 80WQ40-22-5,5JY(l), 80WQ40-30-7.5JY(l), 100WQ50-7-2.2JY(l), 100WQ50-10-3JY(I), 100WQ50-12-4JY(I), 100WQ75-12-4JY(I), 100WQ65-15-5.5JY(I), 100WQ70-18-7,5JY(I), 100WQ100-15-7.5JY(I), 150WQ100-10-7.5JY(I), 150WQ140-10-7.5JY(I).
Технические характеристики 2-х полюсных насосов WQ-W(I): 40WQ9-5-0,37W(l), 40WQ107-0.55W(l), 40WQ10-10-0.75W(l), 40WQ12-15-1.5W(l), 50W010-13-1,1W(l), 50WQ10-7-0.55W(l), 50WQ10-10-0.75W(l), 50WQ12-15-1.5W(l), 50WQ15-18-2.2W(l), 50WQ15-25-3W(l), 50WQ25-25-4W(l), 50WQ18-32-5.5W(l), 65WQ15-10-1.1W(l), 65WQ25-10-1.5W(l), 65WQ25-14-2.2W(l), 65W025-18-3W(l), 65WQ40-16-4W(I), 65WQ30-25-5.5W(l), 65WQ45-28-7,5W(l), 80WQ40-8-2.2W(l), 80WQ35-13-3W(l), 80WQ50-12-4 W(l), 80WQ40-22-5,5W(l), 100WQ50-10-3W(l), 100WQ60-11-4W(l), 100WQ65-15-5.5W(I), 100WQ70-17-7.5W(I), 150WQ140-10-7.5W(I), 150WQ140-14-11W(I), 150WQ200-16-15W(I), 200WQ210-10-11W(I), 200WQ300-10-15W(I).
Технические характеристики 2-х полюсных насосов WQX(I): 50WQX10-8-0.750), 50WQX12-10-1,5(1), 65WOX25-9-1.50), 80W0X35-9-2.2(l), 80WQX50-12-4(1).
