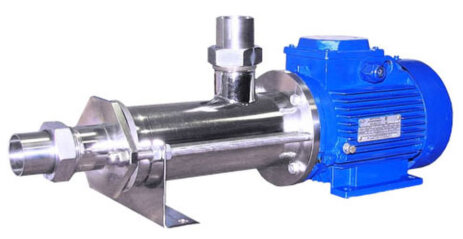

Одновинтовые насосы Бурун СХ
Одновинтовые насосы Бурун СХ предназначены для перекачивания воды, нефтепродуктов, химические активных сред, для высоковязких сред, пищевых продуктов, в ЖКХ, химической, пищевой промышленности и др.
Описание насоса
Электронасосы одновинтовые Бурун СХ производства АО «ГМС Ливгидромаш» предназначены для перекачивания воды (читая, загрязненная), нефтепродуктов (вода с нефтепродуктами), химические активных сред, для высоковязких сред, пищевых продуктов. Область применения пищевых насосов Бурун СХ: для водного хозяйства и ЖКХ (водозабор, водоснабжение, дренаж), для нефтегазовой отрасли (водоснабжение), для теплоэнергетики (водоснабжение), для химической промышленности, для пищевой промышленности для бытовых нужд (водозабор, водоснабжение, дренаж).
Назначение насоса Бурун СХ
Электронасосы одновинтовые серии Бурун СХ предназначены для перекачивания воды и разнородных жидкостей, взвесей вязкостью до 3000 мПа с, температурой до 35°С при работе в непрерывном режиме и температурой до 70°С при периодическом режиме работы (не более 20 минут в час). Электронасосы могут использоваться в пищевой, парфюмерной и химической промышленностях для перекачки продуктов в широком диапазоне вязкостей.
Электронасосы выпускается :
● в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В без частотного преобразователя;
● в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В с частотным преобразователем.
Электронасосы не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.
Электронасосы относится к изделиям общего назначения вида 1, восстанавливаемый по ГОСТ 27.003-90.
Климатическое исполнение У1.1 ГОСТ15150-69. Режим работы продолжительный.
Конструкция насоса Бурун СХ
Электронасос состоит из насосной части, электродвигателя и опоры. По принципу действия относится к объёмным насосам. Рабочими органами насоса являются корпус насоса, рабочий винт, жестко закрепленный на валу электродвигателя, и резиновая обойма.
Рабочий винт насоса однозаходный, любое его поперечное сечение представляет круг, центр которого сдвинут относительно оси на величину эксцентриситета. Обойма имеет двухзаходную винтовую поверхность, ход которой равен удвоенному шагу рабочего винта. При вращении рабочего винта в обойме жидкость перемещается между ними в замкнутых объемах, при этом осуществляется ее подача.
Внутренняя полость электродвигателя со стороны выступающего конца вала отделена от проточной части торцовым уплотнением. Приводом электронасоса является асинхронный электродвигатель трехфазного или однофазного исполнения. Направление вращения ротора электродвигателя по часовой стрелке, если смотреть со стороны вентилятора.
Электронасос, укомплектованный частотным преобразователем, позволяет подобрать наиболее подходящий режим эксплуатации в зависимости от вязкости и объема перекачиваемой жидкости. Для перекачивания вязких жидкостей следует понизить частоту и наоборот. Объемная подача электронасоса уменьшается или увеличивается пропорционально частоте. Оптимальная частота для перекачивания вязкой жидкости подбирается опытным путем. При превышении допустимой вязкости жидкости появляется шум в работе электронасоса из-за кавитации, в этом случае следует снизить частоту.
Применение насоса Бурун СХ
● для перекачивания чистой воды и загрязнённых сточных вод и жидкостей в быту, сфере ЖКХ, сельского хозяйства, промышленности и др. отраслях
● дренаж и осушение, откачка ила и грязи из различных ёмкостей, ям, котлованов;
● полив и орошение земель селькскохозяйственного назначения, приусадебных участков;
● в пищевой и перерабатывающей промышленности применяется для перекачивания жидких и вязких пищевых продуктов и (молоко, тесто, сметана, масла, пищевые кремы и наполнители, джемы, мёд, варенье и мн. др.)
● в химической промышленности применяется для перекачивания химически активных продуктов (масло, краска, различные добавки и присадки, косметические кремы, моющие средства, продукты переработки), а также взвешенных растворов и взвесей, где нежелательно их перемешивание и вспенивание.
Особенности/преимущества насоса Бурун СХ
● создаётся равномерный не пульсирующий поток перекачиваемой жидкости. Это позволяет не перемешивать жидкость и сохранять ее структуры
● высокая способность к самовсасыванию
● простота конструкции, обеспечивающая удобство обслуживания насоса. Насос состоит из трех основных частей: нержавеющего винта, резиновой обоймы и уплотнения вала
● компактность, легкость в установке и обслуживании (электронасос переносной)
● подача насоса пропорциональна скорости вращения. Это позволяет легче регулировать параметры насоса при наличии частотного привода
● высокое давление насоса при небольшом габарите обеспечивается конструкцией обоймы с саморегулирующим зазором. Зазор между рабочей поверхностью винта и обоймы остается постоянным при увеличении давления
● универсальность применения электронасоса по перекачиваемой жидкости : от чистой питьевой воды до вязких и химически активных жидкостей. Это возможно благодаря изготовлению элементов проточной части и рабочего винта из нержавеющей стали, отвечающей санитарно-гигиеническим требованиям (электронасос имеет санитарно-гигиенический сертификат государственного образца). Марка резины для обоймы подбирается под конкретную жидкость. Благодаря этому электронасосы Бурун СХ могут применяться в пищевой, парфюмерной и химической промышленностях
● возможность применения в быту благодаря комплектации насоса разными электродвигателями, в т.ч. и на 220В
● возможность автоматизированной работы электронасоса благодаря комплектации частотным преобразователем (с индексом “Ч” в условном обозначении) . Это дает ряд дополнительных преимуществ, а именно:
● плавный пуск и останов двигателя исключает вредное воздействие переходных процессов (типа гидравлический удар) в напорных трубопроводах и технологическом оборудовании● пуск двигателя осуществляется при токах, ограниченных на уровне номинального значения, что повышает долговечность двигателя, снижает требования к мощности питающей сети и мощности коммутирующей аппаратуры
● повышение энергоэффективности, удобное регулирование подачи и более точное дозирование
Марки | Подача (диапазон), м³/ч | Частота вращения (диапазон), об/мин | Давл. на выходе из насоса, кгс/см² не более | Ток, А | Напряж. сети, В | Частота тока, Гц | Кол-во фаз | Вид тока | Масса, кг | Высота самовсасыв. (макс.), м | Предельная вязкость, мПа*с | Мощн. двигателя, кВт |
| Бурун СХ 0,3/4-0,55/4 | 0.3…0.04 | 1500 | 4 | 1 | 380 | 50 | 3 | переменный | 12 | 5 | 2000 | 0.55 |
| Бурун СХ 0,3/4-М 0,55/4 | 0.3…0.04 | 1500 | 4 | 4 | 220 | 50 | 1 | переменный | 14 | 5 | 2000 | 0.55 |
| Бурун СХ 0,3/4-Ч 0,55/4 | 0.3…0.04 | 750…1500 | 4 | 1 | 380 | 50 | 3 | переменный | 14 | 5 | 2000 | 0.55 |
| Бурун СХ 0,3/4-ЧМ 0,55/4 | 0.3…0.04 | 750…1500 | 4 | 4 | 220 | 50 | 1 | переменный | 15 | 5 | 2000 | 0.55 |
| Бурун СХ 0,9/4-0,25/8 | 0.9…0.4 | 750 | 4 | 1 | 380 | 50 | 3 | переменный | 14 | 5 | 3000 | 0.25 |
| Бурун СХ 0,9/4-Ч 0,25/8 | 0.9…0.4 | 325…750 | 4 | 1 | 380 | 50 | 3 | переменный | 16 | 5 | 3000 | 0.25 |
| Бурун СХ 1,2/4-0,37/6 | 1.2…0.5 | 1000 | 4 | 1 | 380 | 50 | 3 | переменный | 12 | 5 | 3000 | 0.37 |
| Бурун СХ 1,2/4-Ч 0,37/6 | 1.2…0.5 | 500…1000 | 4 | 1 | 380 | 50 | 3 | переменный | 14 | 5 | 3000 | 0.37 |
| Бурун СХ 1,8/4-0,55/4 | 1.8…0.8 | 1500 | 4 | 1 | 380 | 50 | 3 | переменный | 12 | 5 | 2000 | 0.55 |
| Бурун СХ 1,8/4-М 0,75/4 | 1.8…0.8 | 1500 | 4 | 6 | 220 | 50 | 1 | переменный | 15 | 5 | 2000 | 0.75 |
| Бурун СХ 1,8/4-Ч 0,55/4 | 1.8…0.8 | 750…1500 | 4 | 1 | 380 | 50 | 3 | переменный | 14 | 5 | 2000 | 0.55 |
| Бурун СХ 1,8/4-ЧМ 0,75/4 | 1.8…0.8 | 750…1500 | 4 | 6 | 220 | 50 | 1 | переменный | 18 | 5 | 2000 | 0.75 |
| Бурун СХ 3,6/4-0,75/2 | 3.2…1.2 | 3000 | 4 | 1 | 380 | 50 | 3 | переменный | 13 | 5 | 1000 | 0.75 |
| Бурун СХ 3,6/4-0,75/4 | 3.2…2.3 | 1500 | 4 | 2 | 380 | 50 | 3 | переменный | 18 | 5 | 2000 | 0.75 |
| Бурун СХ 3,6/4-М 0,75/2 | 3.2…1.2 | 3000 | 4 | 5 | 220 | 50 | 1 | переменный | 15 | 5 | 1000 | 0.75 |
| Бурун СХ 3,6/4-М 0,75/4 | 3.2…2.3 | 1500 | 4 | 6 | 220 | 50 | 1 | переменный | 20 | 5 | 2000 | 0.75 |
| Бурун СХ 3,6/4-Ч 0,75/2 | 3.2…1.2 | 1500…3000 | 4 | 1 | 380 | 50 | 3 | переменный | 15 | 5 | 1000 | 0.75 |
| Бурун СХ 3,6/4-Ч 0,75/4 | 3.2…2.3 | 750…1500 | 4 | 2 | 380 | 50 | 3 | переменный | 20 | 5 | 2000 | 0.75 |
| Бурун СХ 3,6/4-ЧМ 0,75/2 | 3.2…1.2 | 1500…3000 | 4 | 5 | 220 | 50 | 1 | переменный | 17 | 5 | 1000 | 0.75 |
| Бурун СХ 3,6/4-ЧМ 0,75/4 | 3.2…2.3 | 750…1500 | 4 | 6 | 220 | 50 | 1 | переменный | 22 | 5 | 2000 | 0.75 |
| Бурун СХ 6/4-1,5/4 | 5.5…2.5 | 1500 | 4 | 3 | 380 | 50 | 3 | переменный | 21 | 5 | 2000 | 1.5 |
| Бурун СХ 6/4-Ч 1,5/4 | 5.5…2.5 | 750…1500 | 4 | 3 | 380 | 50 | 3 | переменный | 23 | 5 | 2000 | 1.5 |
Условное обозначение насоса Бурун СХ
Например, Бурун СХ 3,6/4 – Ч М 0,75/2 – Б – 1 ТУ 26-06-1622-92, где:
● Бурун® – товарный знак;
● СХ – самовсасывающий для химически активных жидкостей;
● 3,6 – идеальная подача, м3/ч;
● 4 – давление насоса (Рmax), кгс/см2;
● Ч – исполнение по комплектации: Ч – с частотным преобразователем, без обозначения – без частотного преобразователя;
● М – исполнение двигателя: М – однофазный 220В; без обозначения – трехфазный 380В;
● 0,75 – номинальная мощность двигателя, кВт;
● 2 – число полюсов двигателя.
● Б – исполнение по материалу обоймы: без обозначения – резина ИРП-1068, А – резина АН 140, Б – резина 25-52-563
● 1 – исполнение по патрубку: без обозначения – резьбовой патрубок, 1 – гладкий патрубок (только для исполнения Б по материалу обоймы).
