Насосы Ш шестеренные пищевые
Насосы Ш шестеренные пищевые применяются для перекачивания растительных масел, жира и его заменителей, майонеза и других жидкостей, обладающих смазывающей способностью.
Описание насоса
Насосы Ш шестеренные пищевые применяются в пищевой и перерабатывающей промышленности – для перекачивания растительных масел, жира и его заменителей, смеси масел и жира, топленых смесей, майонеза и других жидкостей, обладающих смазывающей способностью.
Тип конструкции насоса: шестеренные
Область применения: пищевая промышленность
Перекачиваемая среда: пищевые продукты
Подача макс. – Q max, м3/час: 45
Давление макс. – P max, кгс/см2: 6
Особенности/преимущества насоса Ш
● удобство в эксплуатации, насос практически не требует техобслуживания
● простота конструкции обеспечивает его высокую надёжность
● высокий КПД
● легко разбирается и промывается
● компактные размеры насоса позволяют использовать их в ограниченном пространстве
Назначение насоса Ш
Насос шестеренный Ш40-4П и агрегаты электронасосные на его основе, предназначены для применения в пищевой промышленности при перекачивании растительных масел, жира и его заменителей, смеси масел и жира, топленых смесей, майонеза и других жидкостей, обладающих смазывающей способностью и обеспечивающих скорость проникновения коррозии в материал проточной части насоса не более 0,1 мм/год, при их кинематической вязкости от 0,018×10-4 до 22×10-4 м2/с (от 1,08 до 300°ВУ) и температуре до 373К (100°С).
Насос относится к изделиям общего назначения (ИОН) многократного циклического применения вид I (восстанавливаемый) ГОСТ 27.003 и выпускается в климатическом исполнении У категории размещения 2 или 3 по ГОСТ 15150. По заказу потребителя насосы могут поставляться в экспортном и экспортно-тропическом исполнении в соответствии с требованиями ОСТ26-06-2011-79 с климатическим исполнением и категорией размещения – Т2 по ГОСТ 15150.
По требованию заказчика насос может поставляться с электродвигателем или другим приводом, имеющим Сертификат соответствия и отвечающим предъявленным требованиям и условиям эксплуатации. В этом случае, насос с электродвигателем (приводом) монтируется на общей раме, а их валы соединяются упругой муфтой, которая закрывается защитным кожухом.
Конструкция насоса Ш

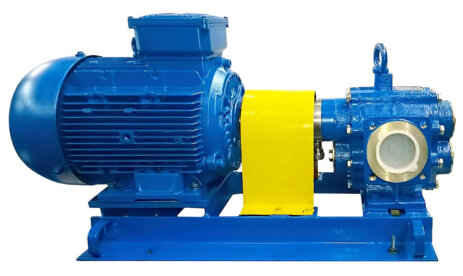

Электронасосный агрегат Ш смонтирован на общей раме, состоит из шестеренного насоса и электродвигателя, которые соединены муфтой, защищенной кожухом. По заказу потребителя может быть поставлен насос в сборе с муфтой или без муфты, без электродвигателя и рамы.
По принципу действия шестеренный насос – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.
Насос состоит из следующих основных деталей и узлов: рабочего механизма, корпуса с крышкой задней и передней, торцового уплотнения или манжеты (по заказу потребителя). Предохранительный и разгрузочный клапаны в конструкции не предусмотрены.
Торцовое уплотнение отечественного производства, манжета – собственного производства. Рабочий механизм состоит из двух роторов – ведущего и ведомого и втулок (подшипников скольжения).
Технические характеристики насосов Ш пищевые
Марки | Подача, м³/ч, не менее | Мощн. (ном.), кВт | Частота вращ., об/мин | Давл. на выходе из насоса, МПа, не более | КПД насоса, % | Масса насоса, кг | Кинемат. вязкость перекач. среды (расчетная), °ВУ | Кинемат. вязкость перекач. среды (диапазон), °ВУ | Марка двиг. |
| Ш 40-4П-19,5/4Б-1 | 19.5 | 6.5 | 980 | 0.4 | 50 | 58 | 11…80 | 1.08…300 | ВА132S6У2 |
| Ш 40-4П-19,5/4Б-5 | 19.5 | 6.5 | 980 | 0.4 | 50 | 58 | 11…80 | 1.08…300 | 5АМХ132S6У3 |
| Ш 40-4П-19,5/4Б-10 | 19.5 | 6.5 | 980 | 0.4 | 50 | 58 | 11…80 | 1.08…300 | ВА132M6У2 |
| Ш 40-4П-19,5/4Б-11 | 19.5 | 6.5 | 980 | 0.4 | 50 | 58 | 11…80 | 1.08…300 | ВА132M6У2 |
