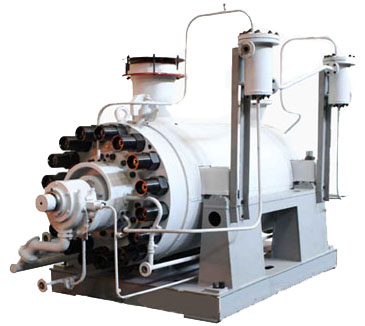

Насосы ПЭ двухкорпусные питательные производства АО «ГМС Ливгидромаш» (Россия)

Насосы предназначены для питания водой с температурой до 165 °C стационарных паровых котлов. Насосы ПЭ 600-300-4 и ПЭ 600-300-5 используются в качестве пускорезервных питательных насосов. Насос ПЭ 600-300-6 может использоваться в качестве основного питательного насоса.

Насосы центробежные, горизонтальные, двухкорпусные, с многоступенчатым секционным внутренним корпусом, с последовательным расположением рабочих колес, с гидравлической пятой, с подшипниками скольжения с принудительной смазкой, концевыми уплотнениями торцевого типа.

Двухкорпусная конструкция обеспечивает безопасность эксплуатации, также при такой конструкции усилия от присоединенных трубопроводов воспринимаются очень жестким наружным корпусом и не передаются внутреннему корпусу, обусловливая нормальную работу. Вследствие наличия демпфирующего слоя жидкости между наружным и внутренним корпусом данные насосы обладают более благоприятной шумовой характеристикой.

Соединение секций внутреннего корпуса осуществляется на цилиндрических заточках при помощи шпилек. Плотность стыков секций достигается за счет металлического контакта уплотняющих поясков. В качестве дополнительного уплотнения в стыках устанавливается кольца из термостойкой резины.

Патрубки насоса, входной и напорный направлены вертикально вверх. Соединение входного патрубка с трубопроводами — фланцевое, напорного — сварное.

Для технологических нужд потребителя возможен отбор воды от промежуточной ступени на требуемые параметры. Отбор осуществляется с помощью осевых сверлений в теле секции, вследствие чего они имеют утолщенную обечайку. Вода по сверлениям попадает в камеру между наружным корпусом и стыковой крышкой внутреннего корпуса, а оттуда по сверлению в наружном корпусе направляется в трубопровод отбора. В стыке между камерой отбора и полостью между наружным и внутренним корпусом предусмотрены прокладки.

Концевые уплотнения ротора — одинарное, торцевого типа. Для обеспечения работоспособности концевых уплотнений предусмотрены встроенные теплообменники и выносные теплообменники, к которым должен подводиться охлаждающий конденсат.

Опарами ротора служат подшипники скольжения с принудительной смазкой.

Разгрузка ротора от осевых сил осуществляется с помощью гидропяты. Для отжима гидропяты во время пуска в насосах предусмотрено отжимное устройство. Данное устройство устанавливается опционально.

Прокладки разъема «внутренний корпус — наружный корпус», главного разъема «корпус наружный — крышка напорная» должны быть изготовлены из терморасширенного графита или других материалов, не ухудшающих герметичность соединений. Для регулирования работы насоса, агрегат может комплектоваться как с гидромуфтой, так и двигателем с частотным регулированием.

Насосный агрегат может быть укомплектован маслоустановкой с водяным охлаждением или блочной маслоустановкой с воздушным охлаждением. Агрегат снабжен системой автоматики и КИП, которая контролирует его работу.

Например: ПЭ 380-185-5

●  ПЭ — наименование серии насосов;

●  380 — подача, м3/ч;

●  185 — давление, кгс/см2;

●  5 — порядковый номер модернизации.

Насосы ПЭ 380, ПЭ 580 и ПЭ 720 начиная с 3 модификации включительно имеют одинаковые присоединительные размеры к фундаменту, входному и напорному патрубкам.

Условное обозначение агрегата с насосом ПЭ 380-185-5: Агрегат электронасосный АПЭ 380-185-5, где А — отличительный индекс агрегата.
