Насосы К-Е - Насосы и насосное оборудование

Насосы К-Е консольные для нефтепродуктов производства АО «ГМС Ливгидромаш» (Россия) предназначены для нефти, бензина, керосина, дизтоплива, воды с нефтепродуктами, химически активные среды. Область применения насосов К-Е: перекачка нефти, нефтепродуктов, нефтепереработка, нефтехимия, химическая промышленность.

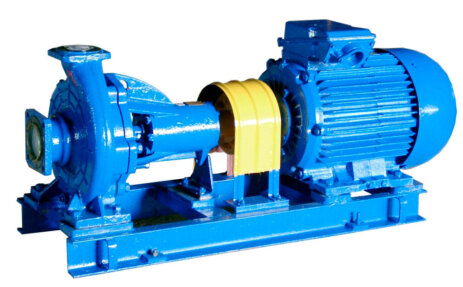

Насос центробежный консольный К80-50-200-Е и агрегаты электронасосные на его основе предназначены для перекачивания нефтепродуктов вязкостью до 10-4 м2/с (100 сСт), температурой от 253 К до 358К (от минус 20°С до плюс 85°С), с содержанием твердых включений не более 0,2% по массе и размером не более 0,2 мм.

Корпус насоса представляет стальную отливку, в которой выполнены входной и выходной патрубки, спиральная камера и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. К корпусу насоса крепится фланец литого чугунного кронштейна, в расточке которого установлены шарикоподшипниковые опоры вала. Для измерения температуры подшипников в кронштейне предусмотрены два отверстия М8х1-7Н. Рекомендуемые приборы-датчики температуры дТС034-Рt100.В3-20/4,5-Ех-Т4 ТУ4211-023-45626536-2009.

В ванне кронштейна предусмотрено резьбовое отверстие М12х1,5-7Н для подключения заказчиком системы сбора утечек затворной или перекачиваемой жидкости на месте эксплуатации.  Отвод утечек осуществляется заказчиком в дренаж или в специальные емкости. Крышки, закрепляющие подшипники, для исключения искрообразования изготовлены из бронзы.

Между корпусом и кронштейном расположена стальная диафрагма или стальной корпус уплотнения, в которых установлены двойные торцовые уплотнения или одинарное торцовое уплотнение со вспомогательной манжетой. В стальном корпусе уплотнения расположены два отверстия М12х1,5-7Н для подвода и отвода затворной жидкости к двойному торцовому уплотнению, которая также служит для охлаждения или обогрева уплотнения. Промывка одинарного торцового уплотнения со вспомогательной манжетой обеспечивается конструктивно, перекачиваемой жидкостью, через внутреннее отверстие в корпусе уплотнения. В корпусе уплотнения выполнено отверстие, которое можно использовать для подключения электроконтактного манометра (ЭКМ). Для увеличения ресурса работы манжеты рекомендуется полость между основным уплотнением и вспомогательной манжетой заполнить смазкой ЛИТОЛ-24 ГОСТ 21150-87 (0,03 кг). При подключении ЭКМ и стабильной работе уплотнения (без превышения предельно допустимой концентрации), утечки проходят по валу вдоль манжеты и отводятся в сборник. В случае выхода из строя основного уплотнения, давление в полости между основным уплотнением и манжетой повышается и ЭКМ дает сигнал на отключение насосного агрегата.

Центробежное рабочее колесо представляет собой отливку из бронзы. Колесо закреплено на валу шпонкой и обтекателем. Колесо разгружено от действия осевой силы. Вал насоса и двигателя соединяются упругой втулочно-пальцевой муфтой, закрытой кожухом защитным с конечным выключателем. Кожух защитный обеспечивает гарантированный зазор между муфтой и кожухом. Выключатель обеспечивает работу агрегата только при закрытом кожухе. Направление вращения вала – по часовой стрелке, если смотреть со стороны привода.

В верхней части корпуса насоса имеется отверстие М12х1,5-7Н, закрытое пробкой, для выпуска воздуха, в нижней части корпуса –  для слива остатков жидкости.

На лапе корпуса установлен болт для присоединения заземляющего устройства.

Агрегат в целом и все комплектующее его оборудование (двигатель, преобразователь частоты, средства измерений и т. д.) должны применяться во взрывобезопасном исполнении и иметь сертификаты   на соответствие требованиям ТР ТС 012/2011, ГОСТ30852.0-2002, ГОСТ 31441.1-2011, ГОСТ 31441.5-2011, ГОСТ 31438.1-2011. Электродвигатель, насос и другие комплектующие агрегата должны иметь уровень взрывозащиты, соответствующий классу взрывоопасности зоны установки оборудования. Общий уровень взрывозащиты агрегата (оборудования) должен определяться по комплектующему элементу, имеющему наиболее низкий уровень взрывозащиты.

● К – консольный;

● 80 – диаметр входного патрубка, мм;

● 50 – диаметр выходного патрубка, мм;

● 200 – условный диаметр рабочего колеса, мм;

● а – индекс подрезки рабочего колеса:

● 55 – тип уплотнения:

● Е – индекс насоса, предназначенного для эксплуатации во взрыво- и пожароопасных производствах по ГОСТ 31839-2013;

● У3.1 – климатическое исполнение и категория размещения.
