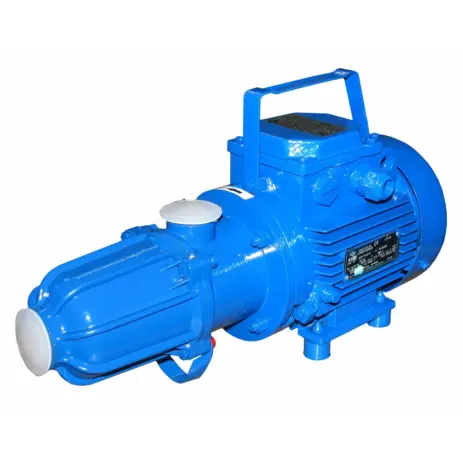

Насосы Бурун Н1В
Насосы Бурун Н1В применяются для перекачивания воды, нефтепродуктов, высоковязких сред, в водном хозяйстве и ЖКХ, нефтегазовой отрасли, теплоэнергетики, в быту.
Описание насоса
Одновинтовые насосы Бурун Н1В производства компании АО “ГМС Ливгидромаш” применяются для перекачивания воды (Чистая, Загрязненная), для нефтепродуктов (Вода с нефтепродуктами), для высоковязких сред, используются для водного хозяйства и ЖКХ (Водозабор, Водоснабжение, Дренаж), для нефтегазовой отрасли (Водоснабжение), для теплоэнергетики (Водоснабжение), в быту (Водозабор, Водоснабжение, Дренаж)
Назначение электронасоса Бурун Н1В
● Электронасос Бурун Н1В предназначен для перекачивания воды температурой до 35°С, а также жидкостей, содержащих механические примеси по массе до 5 % и размером до 2 мм.
● Электронасос может использоваться для поливных работ, очистки различных емкостей , в технологических процессах, кроме питьевого водоснабжения.
● Электронасос выпускается в однофазном исполнении на напряжение 220В и в трехфазном исполнении на напряжение 380В.
● Электронасос не предназначен для эксплуатации во взрывоопасных и пожароопасных помещениях.
● Электронасос относится к изделиям общего назначения вида 1, восстанавливаемый по ГОСТ 27.003-90.
● Климатическое исполнение У1.1 ГОСТ15150-69. Режим работы насоса – продолжительный.
Конструкция насоса Бурун Н1В
● Электронасос состоит из электродвигателя и насосной части.
● Насосная часть состоит из корпуса, рабочего винта, подвижной резиновой обоймы и фонаря.
● Рабочий винт жестко закреплен на валу двигателя при помощи клея «Loctite».
● Обойма имеет двухзаходную винтовую поверхность, ход которой равен удвоенному шагу рабочего винта.
● Рабочий винт насоса однозаходный, любое его поперечное сечение представляет круг, центр которого сдвинут относительно оси на величину эксцентриситета. При вращении рабочего винта в обойме жидкость перемещается в замкнутых объемах между рабочим винтом и обоймой, при этом осуществляется ее подача.
● Хвостовик рабочего винта уплотняется манжетой. На валу электродвигателя установлено отбойное кольцо.
● Электронасос устанавливается на резиновых амортизаторах. Конструкцией электронасоса предусмотрена ручка для транспортировки.
● Запуск электронасоса однофазного исполнения осуществляется посредством пускового устройства, смонтированного на шнуре питания. Пусковое устройство имеет пусковую кнопку, пусковой конденсатор, реле для защиты электродвигателя от перегрузок и армированный шнур питания для подключения к однофазной сети.
● Электронасос в трехфазном исполнении подключается к сети питания через автоматический выключатель (в комплект поставки не входит).
● Электронасос относится к приборам I класса защиты от поражения электрическим током.
Применение насоса Бурун Н1В
● для перекачивания чистой воды и загрязнённых сточных вод в быту, сфере ЖКХ, сельского хозяйства, промышленности и др. отраслях
● дренаж и осушение, откачка ила и грязи из различных ёмкостей, ям, котлованов
● полив и орошение земель сельскохозяйственного назначения, приусадебных участков
Особенности/преимущества насоса Бурун Н1В
● создаётся равномерный не пульсирующий поток перекачиваемой жидкости, что позволяет не перемешивать жидкость и сохранять ее структуры;
● высокая способность к самовсасыванию;
● простота конструкции, обеспечивающая удобство обслуживания насоса. Насос состоит из трех основных частей: нержавеющего винта, резиновой обоймы и уплотнения вала;
● компактность, легкость в установке и обслуживании (электронасос переносной)
● подача насоса пропорциональна скорости вращения. Это позволяет легче регулировать параметры насоса при наличии частотного привода;
● высокое давление насоса при небольшом габарите. Обеспечивается конструкцией обоймы с саморегулирующим зазором. Зазор между рабочей поверхностью винта и обоймы остается постоянным при увеличении давления.
Преимущества насоса Бурун Н1В
1.Высокая самовсасывающая способность до 8,5м допускает кратковременный разрыв сплошного потока жидкости.
2.Рабочий орган – винт из нержавеющей стали.
3.Создает высокое давление, max до 3,6 кгс/см2.
4.Высокая надежность.
5.Длительный срок службы.
6.Наличие термореле – защита электродвигателя по току.
7.Не требует обслуживания, простота в эксплуатации.
8.Отличное качество используемых материалов и комплектующих.
9.100% выходной контроль каждого насоса по параметрам.
2.Рабочий орган – винт из нержавеющей стали.
3.Создает высокое давление, max до 3,6 кгс/см2.
4.Высокая надежность.
5.Длительный срок службы.
6.Наличие термореле – защита электродвигателя по току.
7.Не требует обслуживания, простота в эксплуатации.
8.Отличное качество используемых материалов и комплектующих.
9.100% выходной контроль каждого насоса по параметрам.
Электронасосы одновинтовые Бурун Н1В
Показатели | Марка насоса | |
| Серия | Н1В 2,5/2-220 | Н1В 2,5/2-220 |
| Подача (диапазон), м³/ч | 1.2…3.6 | 1.2…3.6 |
| Частота вращения, об/мин | 3000 | 3000 |
| Частота вращения, c˜¹ | 50 | 50 |
| Давление на выходе из насоса (диапазон), МПа, не более | 0…2.5 | 0…2.5 |
| Ток, А | 3.7 | 1.8 |
| Напряжение сети, В | 220 | 380 |
| Частота тока, Гц | 50 | 50 |
| Кол-во фаз | 1 | 3 |
| Вид тока | переменный | переменный |
| Масса, кг | 12.5 | 12.2 |
| Высота самовсасывания (номин.), м | 5 | 5 |
| Предельная вязкость, мПа*с | 1000 | 1000 |
| Длина шнура питания, м | 1.7 | - |
| Мощность двигателя, кВт | 0.55 | 0.75 |
Условное обозначение насоса Бурун Н1В
Например Н1В 2,5/2 – 220 Бурун ТУ 26-06-1622-92 , где :
● Н1В – тип электронасоса
● 2,5 – номинальная подача, м3/час
● 2 – давление на выходе из насоса, кгс/см2
● 220 (или 380) – напряжение питающей сети, В
● Бурун ® – товарный знак
