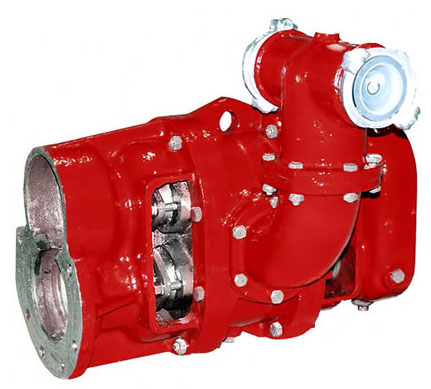

Коловратный насос НКФ
Коловратные насосы НКФ предназначены для перекачивания чистой и загрязнённой воды, используются для водного хозяйства и ЖКХ (водозабор, водоснабжение, дренаж), могут применяться для пожаротушения.
Описание насоса
Насосы коловратные фланцевые НКФ производства АО «ГМС Ливгидромаш» предназначены для перекачивания чистой и загрязнённой воды, используются для водного хозяйства и ЖКХ (водозабор, водоснабжение, дренаж), могут применяться для пожаротушения.
Назначение насоса НКФ
Насос коловратный фланцевый типа НКФ-54 предназначен для подачи воды с механическими примесями не более 0,2% по массе и размером до 0,2 мм включительно, при пожаротушении. Насосы выпускаются в климатическом исполнении УХЛ, категория размещения I. I. ГОСТ 15150-69. Детали проточной части насоса изготавливаются из серого чугуна.
Конструкция насоса НКФ
Коловратный насос состоит из гидравлической и приводной части. К гидравлической части относятся корпус, роторы, и крышки – задняя и передняя. К приводной части относятся корпус с фланцем, корпус шестерен с подшипниками качения и синхронизирующие шестерни. От гидравлической части корпуса отходят патрубок всасывающий, патрубок соединительный с напорным тройником.
Кулаки ротора к валам крепятся методом горячей заливки. Синхронизацию вращения роторов обеспечивают синхронизирующие шестерни, которые располагаются в корпусе шестерен. Ведущий ротор состоит из вала с кулаком и втулки с внутренними шлицами, которая приваривается к валу. Корпус с фланцем служит для крепления насоса к трактору. Для крепления насоса на вал отбора мощности трактора ДТ-75 изготавливается переходная плита, которая крепится к насосу.
К всасывающему патрубку за счет накидной гайки крепится наконечник насоса с прокладкой. На наконечник надевается рукав, а на второй конец рукава наконечник приемного клапана, на который с прокладкой навинчивается приемный клапан. Приемный клапан состоит из цилиндрического корпуса,(имеющего в нижней части большое количество отверстий диаметром 7мм, служащих фильтром дна ), стойки , внутреннего фланца и фланца.
По принципу действия коловратный насос относится к объемным насосам, т.е. к таким, в которых перекачиваемая среда перемещается путем периодического изменения объема. При вращении кулаки роторов захватывают перекачиваемую жидкость и перемещают из всасывающей полости в нагнетательную.
Применение насоса НКФ
● в сельскохозяйственных предприятиях для обеспечения оперативного водоснабжения (орошение, внесение удобрений) с использованием естественных источников воды (река, озеро, пруд и т.п.)
● для организации водопоя на животноводческих фермах с использованием естественных источников воды
● для оперативной доставки воды из естественных источников для тушения лесных пожаров
● для откачки воды (осушения) из естественных водоёмов, котлованов и т. п. в случае невозможности применения электронасосного оборудования.
Особенности/преимущества насоса НКФ
● насос изготавливается во фланцевом исполнении, что позволяет осуществлять монтаж непосредственно на двигатель автомобиля (трактора) к валу отбора мощности.
Технические характеристики коловратных насосов НКФ
Марки | Подача (номин.), м³/ч | Мощность потребляемая насосом (макс.), кВт | Частота вращения, б/мин | Частота вращения, c˜¹ | Давление на выходе из насоса, кгс/см² не более | Допускаемая вакуумметрическая высота всасывания, м |
| НКФ-54 | 42 | 15 | 530 | 8 | 6 | 6 |
Условное обозначение насоса НКФ
Например: НКФ-54 ТУ 26-06-1181-78, где:
НКФ – насос коловратный фланцевый;
54 – геометрическая подача насоса в м3/ч.
